PWF耐腐蝕排污泵
發布時間：2020-11-13 21:56:08
PWF型耐腐蝕污水泵可輸送溫度低于80°C帶有酸性、堿性或其他腐蝕性的污水，廣泛適用于化工、石油、輕工、食品、制藥和環保等行業。其性能范圍：流量Q為10-125m3/h；揚程H為10-18m，過流部件的材料采用ZG1Cr18Ni9和HT200兩種。
詳細介紹
產品概述
PWF型耐腐蝕污水泵可輸送溫度低于80°C帶有酸性、堿性或其他腐蝕性的污水，廣泛適用于化工、石油、輕工、食品、制藥和環保等行業。其性能范圍：流量Q為10-125m3/h；揚程H為10-18m，過流部件的材料采用ZG1Cr18Ni9和HT200兩種。
產品特點

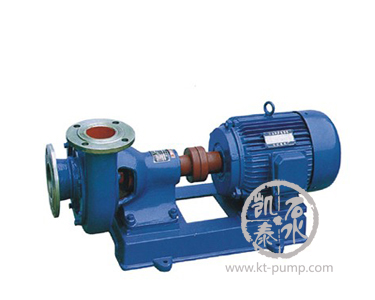

PWF系列耐腐蝕污水泵是單級、單吸、懸臂式耐腐蝕的離心污水泵。泵吸入口為軸向水平方向，泵吸出口可根據需要裝成水平或垂直方向。
PWF耐腐蝕污水泵的結構，主要有泵蓋、泵殼、葉輪、軸封、軸和托架等零部件組成。軸封采用新穎的雙端面機械密封結構型式。泵與電動機安裝在共同底盤上，通過彈性聯軸器由電動機直接驅動。從電動機方向看泵，泵應為順時針方向旋轉?！ ?/span>
性能參數
型號 | 流量Q | 揚程 H (m) | 轉速 n (r/min) | 功率N （kW） | 效率η （%） | 汽蝕余量 （NPSH）r(m) | ||
（m3/h） | （L/s） | 軸 功率 | 電動機功率 | |||||
50PWF-5 | 10 | 2.75 | 18 | 1440 | 2.35 | 4 | 20.2 | 5 |
14.5 | 4 | 16 | 2.47 | 25.5 | ||||
19 | 5.25 | 14.5 | 2.58 | 29 | ||||
80PWF-100 | 42 | 11.7 | 14 | 1440 | 3.5 | 5.5 | 45.5 | 4.5 |
56 | 15.5 | 13.5 | 4.1 | 50 | ||||
72 | 20 | 12.5 | 4.5 | 54.5 | ||||
100PWF-125 | 80 | 22.2 | 14 | 1440 | 5.5 | 7.5 | 55 | 4 |
100 | 27.8 | 12.5 | 5.7 | 60 | ||||
125 | 34.7 | 10 | 5.44 | 62.5 | ||||
注：PW為污水泵，PWF為耐腐蝕污水泵。 | ||||||||
